DTU-315
VHF / CATV / UHF / SAT USB-3
Przenośny modulator dla pasm TV / CATV / SAT♦Doskonała jakość sygnałów♦Obsługuje wszystkie popularne standardy modulacji♦Zasilanie z portu USB-3
Właściwości
- Wyjście RF:
- Częstotliwość: 36....2150 MHz
- Poziom wyjściowy: -45...-25dBm co 0,5dB
- Pasmo modulacji: do 70MHz
- MER: > 40dB (typ.)
- Szumy fazowe: < -105dBc@10kHz
- Modulacje:
- ↓ w standardzie opcjonalnie ↓
- DVB-S2DVB-T2 multi-PLP
- DVB-SI/Q samples
- DVB-T2 single-PLPDRM(+), T-DMB
- DVB-TDVB-S2X
- DVB-C (DVB-CID) DVB-C2
- QAM-BISDB-S, ISDB-S3
- QAM-CISDB-T, ISDB-Tmm
- ATSC 8VSB ISDB-Tmm
- ATSC-M/H
- ATSC 3.0
- CMMB
- DTMB, ADTB-T, DMB-T/H
- więcej ⇒
- Wejścia / wyjścia
- 1 x BNC 75Ω (micro)
- OS
- Windows (7), 8, 10, 11
- Linux ≥ 2.6.31, 3.x, 4.x, 5.x
- PC
- Core i5 minimum
Core i7 rekomendowany
lub odpowiednik AMD - USB-3 ( nie pracuje z portem USB-2!! )
- Core i5 minimum
Typowe zastosowania
- Generator testowy dla działów R&D przy opracowywania mowych produktów
- Modulator dla systemów SMATV, hotelowych, wystawowych...
- Przenośny modulator ogólnego zastosowania
Oprogramowania
| StreamXpress | Oprogramowanie nadajnika TS |
| XpressSim | Oprogramowanie symulatora sygnału rzeczywistego |
| SpRcApi | Biblioteka API do aplikacji zdalnego sterowania StreamXpressem |
| T2Xpress | Generator sygnałowy DVB-T2 |
| C2Xpress | Generator sygnałowy DVB-C2 |
| TmmXpress | Generator sygnałowy ISDB-Tmm |
| Dektec SDK | Biblioteki procedur C++ (Win/Linux) |
| GOLD | Wszystkie typy modulacji + XpressSim |

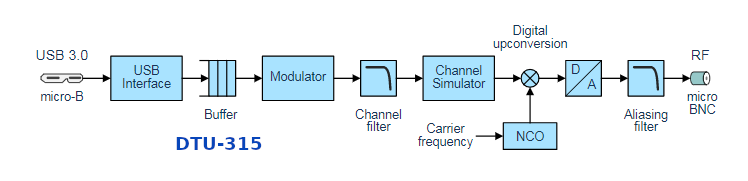

Struktura wewnętrzna modulatora DTU-315
Strumień do nadania, odebrany z portu USB, przekazywany jest poprzez bufor wejściowy na modulator baseband, skąd poprzez filtr i układ symulatora sygnału rzeczywistego trafia do układu przemiennika częstotliwości przesuwającego sygnał na zadaną częstotliwość wyjściową. Finalne sygnał cyfrowy jest konwertowany na sygnał analogowy za pomocą szybkiego przetwornika D/A, korygowany na filtrze wyjściowym, i wysyłany na wyjściowe złącze micro-BNC.
Schemat blokowy DTA-2115B
Mocowanie DTU-315 w szafie 19
8 x DTU-315 w szafie 19"
Opcje dla modulatorów
| Opcje grupowalne | |
|---|---|
Poniżej wyliczone opcje można łączyć przy zakupach w grupy od dwu do ośmiu, uzyskując rabat cenowy w stosunku do zakupu pojedynczych opcji. Im większa ilość jednocześnie kupowanych opcji, tym większy jest otrzymany rabat. Szczegóły odnośnie cen detalicznych opcji i rabatów przy zakupach grupowych dostępne są w cenniku. |
|
Modulacja |
Karta / adapter |
ISDB-T |
DTA-2111, 2115B, 2116 DTU-215, 315 |
I/Q sample playout |
DTA-2111, 2115B, 2116 DTU-215, 315 |
ADTB-T, DMB-T/H |
DTA-2111, 2115B, 2116 DTU-215, 315 |
CMMB |
DTA-2111, 2115B, 2116 DTU-215, 315 |
DAB(+),DRM(+)*,T-DMB |
DTA-2107, 2111B, 2115B, 2116 DTU-215, 315 |
ATSC-M/H |
DTA-2111, 2115B, 2116 DTU-215, 315 |
16-MHz bandwidth |
DTA-2111 |
DVB-T2 (single PLP) |
DTA-2111 DTU-215 |
DVB-S2X |
DTA-2115B, 2116 DTU-315 |
Multi-channel modulation |
DTA-2111, 2115B, 2116 DTU-315 |
* DRM / DRM+ tylko w DTA-2115B, 2116 i DTU-315
| Opcje indywidualne | |
|---|---|
Zakupu poniżej przedstawionych opcji dokonywać można w kombinacji z innymi opcjami, ale bez rabatów wynikających z zestawów. Szczegóły odnośnie cen detalicznych opcji dostępne są w cenniku. |
|
|
Modulacja |
Modulator |
Symulacja kanału rzeczywistego |
DTA-2107, 2111B, 2115, 2116 DTU-215, 315 |
ISDB-S |
DTA-2107, 2115, 2116 DTU-315 |
DVB-T2 (multi PLP) |
DTA, 2111, 2115B, 2116 DTU-215,315 |
DVB-C2 |
DTA-2111, 2115B, 2116 DTU-215,315 |
ISDB-Tmm |
DTA-2111, 2115B, 2116 DTU-215,315 |
Modulacja 8-kanałowa |
DTA-2115B |
A3 |
DTA-2115B, 2116 DTU-315 |
ISDB-S3 |
DTA-2115B, 2116 DTU-315 |
GOLD |
DTA-2111, 2115, 2116 DTU-215, 315 |
