DekTec - Nowości
DTA-2174B - nowa generacja kart 3G-SDI / ASI
Luty 2020
Karta DTA-2174B to godna następczyni popularnej karty DTA-2174. Atrakcyjna cena, niska latencja oraz jeden z portów wspierających strumień 12G-SDI, powodują znacznie większą atrakcyjność tej karty dla producentów wyposażenia do obróbki i dystrybucji sygnałów video od jej poprzedniczki. Wszystkie porty tej karty obsługują również strumienie DVB-ASI, umożliwiając tworzenie aplikacji wykorzystujących zarówno strumienie skompresowane, jak i nieskompresowane - przykładowo, koder 4K z wejściem 12G-SDI oraz wyjściem ASI lub dekoder 4K z wejściem ASI i wyjściem 12G-SDI.

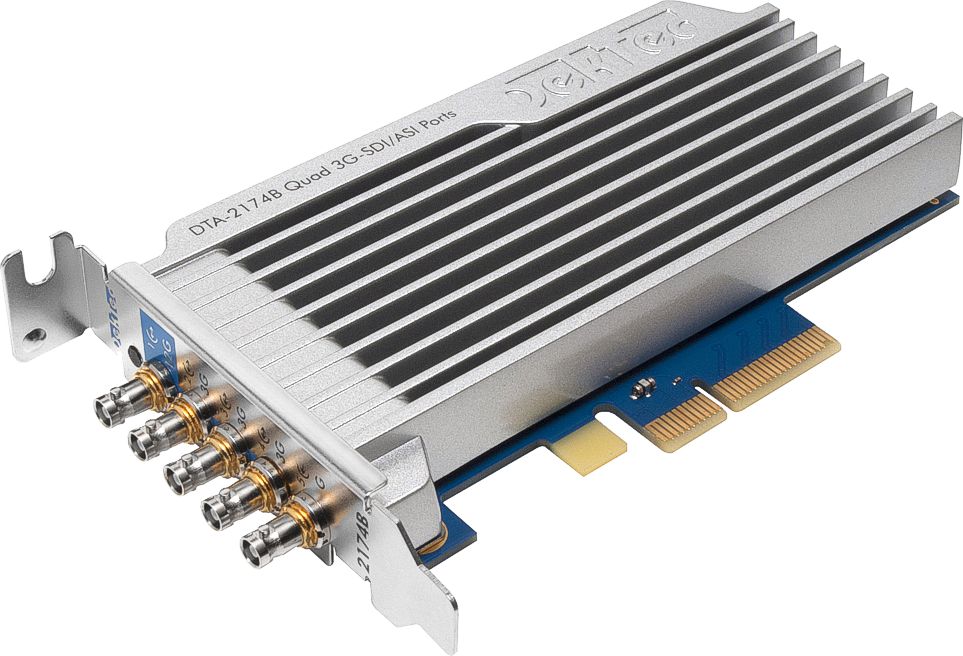

DTA-2174B - Cztery dwukierunkowe porty 3G-SDI/ASI (port #1: 12G-SDI).
Tworzenie własnych aplikacji na bazie karty DTA-2174B wspomagają biblioteki DekTec Matrix API® 2.0. Wygodne procedury zawarte w Matrix API umożliwiają bezpośrednie pobieranie / insertowanie sampli lub danyh ANC, konwersje formatów ekranowych oraz skalowania video.
Na schemacie poniżej pokazana jest struktura karty w wersji ze standardowym firmwaerem. Oprogramowanie karty umożliwia korzystanie z czterech niezależnych torów, każdy z możliwością pracy jako wejście lub wyjście, obsługując sygnały ASI lub SD/HD/3G-SDI. Dodatkowo każdy z portów może pracować jako podwójnie-buforowana kopia sygnałów z innego portu umożliwiając tworzenie systemów z multiplikacją sygnału wyjściowego. Porty konfigurowane jako wyjściowe mogą być synchronizowane dwu- lub trzy-poziomowym sygnałem genock z portu wejściowego genclock.
Schemat blokowy DTA-2174B firmware wersja #1 - 4x3G-SDI/ASI + genlock.
Druga wersja firmare'u przeznaczona jest dla aplikacji wykorzystujących sygnały wejściowe lub wyjściowe 4K w formie pojedynczego linku 12G-SDI lub quad-linku 4x 3G-SDI.
Schemat blokowy DTA-2174B firmware wersja #2 - 1x12G-SDI lub 4x3G quad-link 4K + genlock.
Trzeci wariant firmware'u (nie pokazany tutaj) przeznaczony jest dla aplikacji kodowania / dekodowania nieskompresowanych sygnałów 4K z wykorzystaniem sygnałów ASI lub do tworzenia skalowanych kopii sygnałów 4K, przykładowo dla celów monitoringu.
DTA-2174B jest kolejnym członkiem nowej rodziny interfejsów ASI/SDI dla magistrali PCIe. Karty tej rodziny udostępniają różne ilości dwukierunkowych portów ASI/SDI w atrakcyjnych cenach. Przy zastosowaniu tych kart jako elementów własnych urządzeń możliwe są dodatkowe upusty cenowe.
