DTA-2115B
VHF / CATV / UHF / SAT PCIe
Uniwersalny modulator multi-standard dla TV / CATV / SAT z doskonałą jakością sygnałów♦Pasmo kanału do 72MHz♦Możliwość modulacji do ośmiu, niezależnych kanałów TV
DTA-2115B
to wysokiej klasy modulator pracujący w paśmie 0-2GHz, obsługujący praktycznie wszystkie standardy modulacji używane w cyfrowej telewizji kablowej, satelitarnej i naziemnej. DTA-2115B może być używany jako pojedynczy modulator szerokości pasma 72MHz lub jako osiem niezależnych modulatorów 8MHz.
Parametry
- Wyjście RF:
- Częstotliwość: 32....2168 MHz
- Poziom wyjściowy: -60...0dBm
- Pasmo modulacji: do 72MHz
- MER: > 40dB (typ.)
- Szumy fazowe: < -116dBc@10kHz
- Opcjonalna możliwość generacji do ośmiu niezależnych kanałów TV
- Modulacje i opcje:
- wbudowaneodpłatne
- DVB-CATSC-M/H
- DVB-CIDATSC 3.0
- DVB-S CMMB
- DVB-S2 DAB(+), DRM(+), T-DMB
- DVB-T DTMB (ADTB-T, DMB-T/H)
- DVB-T2 single PLPDVB-C2
- QAM-BDVB-S2X
- QAM-C DVB-T2 multi PLP
- ATSC 8VSB ISDB-S, ISDB-S3
- ISDB-T, ISDB-Tmm
- I/Q sample
- AWGN insertion
- Multipath echo simulation
- Zdalny pulpit
- więcej ⇒
- Wejścia / wyjścia
- 1 x SMA 50Ω: wyjście
- 1 x F 75Ω: wyjście monitorujące
- 2 x BNC 50Ω: wejścia synchronizujące (SFN) • 10MHz/1pps
- OS
- Windows 10, 11
- Linux ≥ 2.6.18, 3.x, 4.x, 5.x
- PC
- Core i5 minimum
Core i7 rekomendowany
lub odpowiednik AMD - PCIe3 x1
- Core i5 minimum
Cechy
- Obsługuje wszystkie konstelacje i tryby modulacji dla każdego obsługiwanego standardu w paśmie VHF, UHF i L.
- Doskonała jakość sygnału dzięki bezpośredniej syntezie cyfrowej sygnału wyjściowego RF i wbudowanemu oscylatorowi o bardzo niskim poziomie szumów fazowych.
- Elastyczna architektura umożliwia stosowanie zaawansowanych schematów modulacji, np. ATSC 3.0, DVB-S2X, wielo segmentowego ISDB-Tmm, a nawet łączenia kanałów 64 MHz DVB-C2.
- Możliwość generacji do ośmiu niezależnych kanałów TV.
Zastosowania
- Najwyższej klasy, uniwersalny modulator testowy do laboratorium badawczo-rozwojowego, służący do opracowywania i kwalifikacji sprzętu DTV lub do eksperymentowania z nowymi schematami modulacji RF.
- Automatyczny sprzęt testowy (ATE) do tunerów, demodulatorów, odbiorników, telewizorów itp.
- Odtwarzanie dowolnych plików próbek I/Q, które są rejestrowane lub wstępnie obliczane (np. przy użyciu programu MATLAB), z szerokością pasma do 72 MHz.
Oprogramowania
| StreamXpress | Oprogramowanie nadajnika TS |
| XpressSim | Oprogramowanie symulatora sygnału rzeczywistego |
| SpRcApi | Biblioteka API do aplikacji zdalnego sterowania StreamXpressem |
| T2Xpress | Generator sygnałowy DVB-T2 |
| C2Xpress | Generator sygnałowy DVB-C2 |
| TmmXpress | Generator sygnałowy ISDB-Tmm |
| Dektec SDK | Biblioteki procedur C++ (Win/Linux) |
| GOLD | Wszystkie typy modulacji + XpressSim |
Standardowe firmware - 1 x Modulator 72MHz

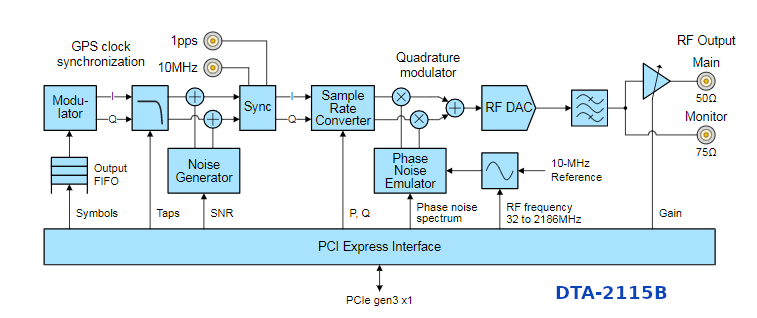

Uniwersalny modulator o szerokości pasma do 72 MHz, w pełni przestrajalny w pasmach VHF, UHF i L. Funkcje specjalne obejmują synchronizację GPS z wejściami 1 pps i 10 MHz oraz emulację szumu fazowego. Poniżej przedstawiono blokowy schemat funkcjonalny - standardowe firmware.
Firmware opcjonalne - 8 x Modulator 8MHz
Opcja DTC-385-HW8CH, również zawarta w DTA-2115B-GOLD, włącza wariant opcjonalnego firmware'u 8 x 8MHz (wybór za pomocą DtInfo). Umożliwia ustawienie 8 niezależnych modulatorów 8MHz, które można ustawić na różne (lub takie same) standardy modulacji, np. 2x DVB-T2, 2x DVB-C, 3x ATSC i 1x ISDB-T.
Każdy z 8 modulatorów jest w pełni strojony w paśmie VHF i UHF. Kanały mogą być umieszczone na dowolnych częstotliwościach w tych pasmach, niezależnie od siebie. Poniższy rysunek pokazuje przykład rzeczywistego widma 8 nośnych DVB-C między 400 a 600 MHz..
Spektrum sygnału rzeczywistego dla ośmiu kanałów TV generowanych przez DTA-2115B
