DTA-2172
2 x we/wy 3G-SDI / ASI PCI-e
Dwa dwukierunkowe porty 3G-SDI / ASI♦ Genlock♦Wykonanie w klasie broadcast
DTA-2172
to dwa uniwersalne, dwukierunkowe porty 3G-SDI, oba obsługujące także ASI plus port genlocka. Karta umożliwia tworzenie aplikacji w klasie broadcast do kodowania, nadawanie, odtwarzania, wstawiania / ekstrahowania, itp. z łatwym w użyciu interfejsem programowania.
Właściwości
- Dwa niezależne dwukierunkowe porty ASI / 3G-SDI
- Wejście dla sygnału Genlocka (dwu-, trzy-poziomowy analogowy)
- Sprzętowe wspomaganie skalowania 1/4 i 1/16
- 10-bit full frame capture
- SDI
- SD-SDI - SMPTE 259M
- HD-SDI - SMPTE 292M
- 3G-SDI - SMPTE 424M
- 3G - Level A i B
- Formaty video
- 525i
- 625i
- 720p
- 1080i
- 1080p
- 1080psf
- DVB-ASI
- EN50083-9 (coax)
- Bit-Rate:0...214 Mbps
- Porty
- 2 x 3G-SDI/ASI we/wy
- 1 x genlock we
- Długości kabli
- ASI/SD-SDI: 350m
- HD-SDI : 200m
- 3G-SDI: 150m
- Wejścia / wyjścia
- 3 x micro BNC 75Ω
- OS
- Windows 10, 11
- Windows Server 16, 19, 22
- Linux ≥ 2.6.18, 3.x, 4.x, 5.x
- PC
- Core i7 rekomendowany
lub odpowiednik AMD - PCIe gen2 x4
- Core i7 rekomendowany
Cechy
- Dwa uniwersalne porty ASI/SDI, każdy konfigurowalny jako wejście lub wyjście oraz jako ASI lub SDI.
- Synchronizacja wyjść SDI poprzez analogowe wejście genlock, akceptujące synchronizację dwu- i trój-poziomową.
- DekTec Matrix API ® 2.0 dla łatwego programowego dostępu do danych wideo, audio i ANC. Wszystkie symbole SDI w ramce mogą być odczytywane lub zapisywane.
Przykładowe zastosowania
- Wejście/wyjście nieskompresowanych i skompresowanych strumieni dla aplikacji użytkownika:
- Kodowanie lub dekodowanie wideo
- Odtwarzanie lub nagrywanie wideo
- Generatory kluczy i wypełnień
- Wstawianie lub wycinanie dźwięku
- Wstawianie napisów z niskim opóźnieniem
- Stacja strumingowa do generowania, monitorowania i analizy strumieni ASI/SDI do 3G-SDI
Dostępne warianty
DTA-2172karta low-profile + uchwyt standard-profile
DTA-2172-LPkarta low-profile + uchwyt low-profile
Oprogramowania
| StreamXpress | Oprogramowanie nadajnika TS |
| SpRcApi | Biblioteka API do aplikacji zdalnego sterowania StreamXpressem |
| StreamXpert | Oprogramowanie analizatora sygnałów DVB |
| SdEye | Oprogramowanie zaawansowanego analizatora i monitoringu sygnałów SDI |
| VF-Rec | Oprogramowanie zaawansowanego rejestratora TS |
| DekTec SDK | Biblioteki DTAPI procedur C++ (Win/Linux) |

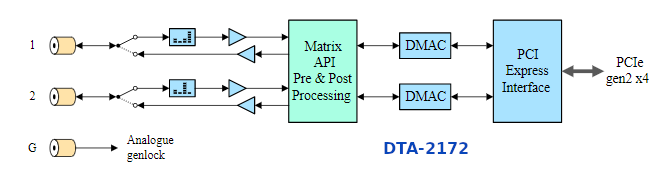

Schemat blokowy
Urządzenie DTA-2172 posiada dwa kanały nadawczo-odbiorcze, z których każdy składa się z korektora długości kabla, odbiornika ASI/SDI, nadajnika ASI/SDI, układu logicznego Matrix, wydajnego kontrolera DMA oraz interfejsu PCIe.
Struktura wewnętrzna karty DTA-2172
DekTec Matrix API® 2.0
Struktura Matrix-API dekoduje przychodzące dane SDI na piksele (w programowalnym formacie), próbki audio i struktury danych ANC. Gdy nowa ramka zostanie odebrana, struktura wywołuje dostarczone przez użytkownika „frame-processor callback” w celu żądanego przez użytkownika przetworzenia danych, obejmującego dane wyjściowe wideo, audio i ANC, które są kodowane przez strukturę w ramkach SDI.
Synchronizacja wielu strumieni wejściowych jest następująca: dane wideo/audio/ANC ze wszystkich ramek SDI dostarczanych do obróbki żadania użytkownika mają z definicji ten sam czas przybycia. Dostęp do poszczególnych ramek można uzyskać za pomocą zintegrowanego indeksu wszystkich ramek. Struktura Matrix zapewnia, że jeśli ramki z różnych portów wejściowych mają ten sam indeks ramki, wchodzą do systemu weszły do systemu w tym samym momencie.
