DTA-2174B
4 x we/wy 3G-SDI / ASI (1 x 12G) PCIe3
Poczwórny port 3G-SDI / ASI (1 x 12G)♦Genlock♦strumieniowanie 4K jako 12G lub 4x3G♦Karta wykonana w standardzie przemysłowym
DTA-2174B
to przemysłowy koń roboczy do łączenia nieskompresowanego wideo z komputerami PC, o atrakcyjnej cenie. Idealny do koderów/dekoderów 4K dzięki obsłudze 12G i quad-link 3G. Kartę można skonfigurować do różnych innych aplikacji przetwarzania SDI/ASI.
Właściwości
- Cztery niezależne dwukierunkowe porty ASI / SDI-3G / 4K
- Low latency
- Sprzętowe wspomaganie skalowania 1/4 i 1/16
- 10-bit full frame capture
- Wykonanie bez wentylatora
- Nowa biblioteka DekTec Matrix API© 2.0
- Porty
- 1 x 12G-SDI/ASI
- 3 x 3G-SDI/ASI
- 1 x genlock
- SDI
- 12G-SDI - SMPTE 2082
- 6G-SDI - SMPTE 2081
- 3G-SDI - SMPTE 424M (A+B
- HD-SDI - SMPTE 292M
- SD-SDI - SMPTE 259M
- 4K multi-link
- SMPTE 425-5
- Formaty Video
- 525i
- 625i
- 720p
- 1080i
- 1080psf
- 2160psf
- DVB-ASI
- EN50083-9 (coax)
- 0 to 214 Mbps
- Długości kabli
- ASI/SD-SDI: 350m
- HD-SDI : 200m
- 3G-SDI: 150m
- 6G-SDI: 55m
- 12G-SDI: 50m
- API
- DekTec Matrix API® 2.0
Matrix API, stanowiący część DTAPI, to wydajny interfejs API umożliwiający łatwe pisanie aplikacji SDI działających w czasie rzeczywistym.
- DekTec Matrix API® 2.0
- Wejścia / wyjścia
- 5 x micro BNC 75Ω
- OS
- Windows 10, 11
- Windows Server 16, 19, 22
- Linux ≥ 2.6.18, 3.x, 4.x, 5.x
- PC
- Core i5 minimum
Core i7 rekomendowany lub odpowiednik AMD - PCIe gen3 x4 Low-profile
- Core i5 minimum
- Przepływ powietrza
- ≥ 2m/s (400LFM)
Dostępne warianty
DTA-2174Bkarta low-profile + uchwyt standard-profile
DTA-2174B-LPkarta low-profile + uchwyt low-profile
Cechy
- Pełna możliwość programowej konfiguracji portów jako:
- a) 4 niezależne porty 3G-SDI/ASI
- b) 1 port 12G-SDI z kanałem bocznym ASI/SDI
- c) quad-link 4K
- Zewnętrzna synchronizacja wyjść SDI z analogowym portem genlock, który akceptuje sygnały synchronizacji dwu- i trój-poziomowej
- Inteligentna architektura karty DTA-2174B pozwala na zastosowanie ekonomicznej konstrukcji sprzętowej, niespotykanej w przypadku innych kart dostępnych na rynku
Typowe zastosowania
- Dekoder i/lub koder 4K oparty na oprogramowaniu z interfejsem 12G-SDI lub quad-link 3G-SDI.
- Dekoder 4K z wyjściem monitorującym 12G-SDI i potrójnie buforowanym HD/3G-SDI.
- Aplikacje wieloportowe SDI i/lub ASI, np.:
- Miksery produkcyjne na żywo
- Multipleksery strumienia transportowego
- Wielodostępne przeglądarki SD
- Transkodowanie wielokanałowe do/z IP
Oprogramowania
| StreamXpress | Oprogramowanie nadajnika TS |
| SpRcApi | Biblioteka API do aplikacji zdalnego sterowania StreamXpressem |
| StreamXpert | Oprogramowanie analizatora sygnałów DVB |
| SdEye | Oprogramowanie zaawansowanego analizatora i monitoringu sygnałów SDI |
| VF-Rec | Oprogramowanie zaawansowanego rejestratora TS |
| SDekTec SDK | Biblioteki DTAPI procedur do tworzenia własnych aplikacji (Win/Linux) |
Schemat blokowy
DTA-2174B posiada cztery kanały nadawania / odbioru złożone z korektorów / nadajników, logiki Matrix API i wysokowydajnego kontrolera DMA. Poniżej przedstawiono niektóre typowe konfiguracje.

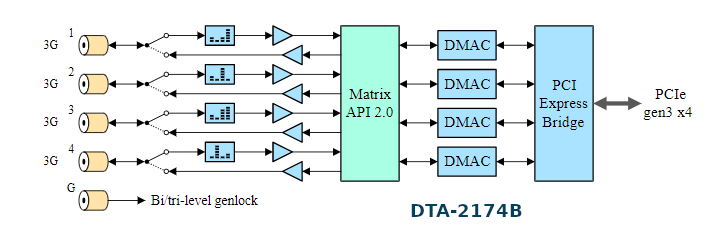

Cztery niezależne kanały 3G-SDI/ASI
Każdy kanał można skonfigurować jako wejście lub wyjście oraz jako ASI lub SDI (SD, HD lub 3G). Wymagane wybranie wariantu firmware #1.

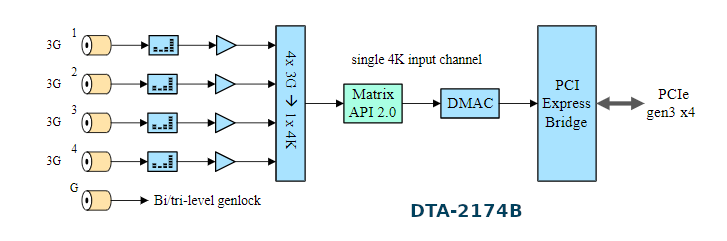

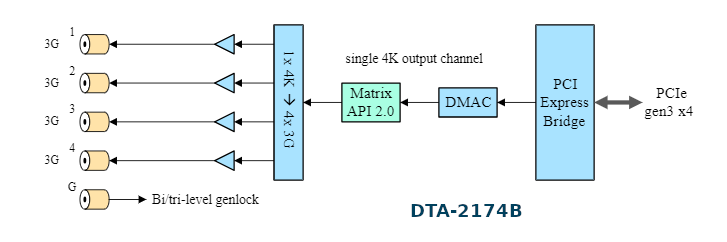

Wejście lub wyjście Quad-link 4K
W tych konfiguracjach pojedynczy strumień 4K jest odbierany przez kartę i wysyłany do oprogramowania lub odbierany z oprogramowania i nadawany przez kartę. Oprogramowanie sprzętowe konwertuje sygnał 4K na/z sygnału quad-link SMPTE 425-5.
Wymagane wybranie wariantu firmware #2.

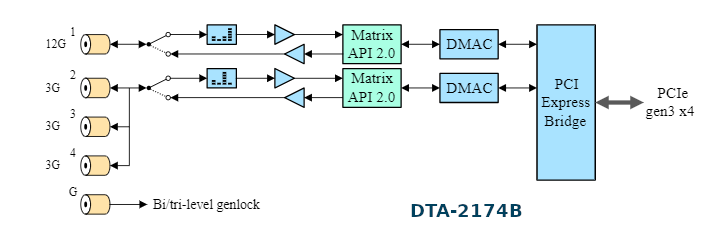

12G-SDI z dodatkowym kanałem ASI/SDI
Konfiguracja dwustrumieniowa - główny kanał wejście / wyjście sygnału 12G-SDI oraz dodatkowy, niezależny kanał wejście / wyjście, który może być używany np. jako wyjście SDI (do 3G-SDI) lub wejście / wyjście ASI. Jeśli kanał dodatkowy skonfigurowany jest jako wyjściowy, sygnał buforowany jest na portach 2, 3 i 4.
Wymagane wybranie wariantu firmware #3.
DekTec Matrix API® 2.0
Struktura Matrix-API dekoduje przychodzące dane SDI na piksele (w programowalnym formacie), próbki audio i struktury danych ANC. Gdy nowa ramka zostanie odebrana, struktura wywołuje dostarczone przez użytkownika „frame-processor callback” w celu żądanego przez użytkownika przetworzenia danych, obejmującego dane wyjściowe wideo, audio i ANC, które są kodowane przez strukturę w ramkach SDI.
Synchronizacja wielu strumieni wejściowych jest następująca: dane wideo/audio/ANC ze wszystkich ramek SDI dostarczanych do obróbki żadania użytkownika mają z definicji ten sam czas przybycia. Dostęp do poszczególnych ramek można uzyskać za pomocą zintegrowanego indeksu wszystkich ramek. Struktura Matrix zapewnia, że jeśli ramki z różnych portów wejściowych mają ten sam indeks ramki, wchodzą do systemu weszły do systemu w tym samym momencie.
