DTM-3237B
Moduł OEM odbiornika DVB-S/S2/S2X → ASI OEM
Moduł DTM-3237B to kompaktowy odbiornik satelitarny DVB-S/S2/S2X z wyjściem ASI♦Zaawansowana konstrukcja oferująca dużą szybkość pracy odbiornika♦Szczegółowe wskazania statusu odbiornika.
DTM-3237B
to samodzielny odbiornik satelitarny zaprojektowany do bezproblemowej integracji z produktem firm trzecich.
Dzięki pełnemu wyjściu TS i kompleksowym funkcjom monitorowania moduł ten jest idealny dla producentów poszukujących zaawansowanych możliwości odbioru satelitarnego i monitorowania.
Właściwości
- Modulacje:
- ↓ w standardzie
- DVB-S
- DVB-S2
- DVB-S2X
- Wejście RF:
- Pasmo odbierane: 950...2150 MHz (L-Band)
- Zakres pomiaru poziomu wejściowego: -60...-30dBmV
- Zakres pomiaru MER: 0...22dB
- Pomiar BER (DVB-S) : Pre Viterbi; Pre RS
- Pomiar BER (DVB-S2) : Pre/Post LDPC & BCH
- Zasilanie LNB: 13/14/18/19V 500mA
- Sterowanie: USB-2, I2C
- Wejścia / wyjścia
- wejście SAT: 1 x MCX 75Ω
- wyjście ASI: 1 x MCX 75Ω
Cechy
- LNB : moduł zapewnia zasilanie LNB prądem o natężeniu do 500 mA oraz obsługuje wysyłanie i odbieranie komunikatów DiSEqC służących do sterowania anteną.
- Rozszerzony monitoring : Funkcje: (a) dwa fizyczne piny stanu RF z informacją o synchronizacji odbiornika do sygnału wejściowego i poziomie odbieranego sygnału RF oraz (b) rozbudowane informacje o statusie odbioru przez porty USB lub I2C.
- Pełna kompatybilność : Wsteczna zgodność z modułem DTM-3237, przy jednoczesnym dodaniu obsługi DVB-S2X.
Typowe zastosowania
- Pomoc w ustawieniu anteny satelitarnej : precyzyjne ustawienie anteny satelitarnej dzięki wykorzystaniu informacji o parametrach odbioru w czasie rzeczywistym.
- Integracja OEM : Moduł doskonale nadaje się do systemów lub produktów wymagających zaawansowanych możliwości odbioru satelitarnego.
- Zdalny monitoring : umożliwia śledzenie w czasie rzeczywistym parametrów sygnału satelitarnego.
- Z DTM-3200 : Możliwość wykonania kompaktowego odbiornika DVB-S2X z wyjściem TS-over-IP.
Oprogramowania
| Dtm3237Util | Konfiguracja parametrów modułu, ładowanie firmware'u |
| DtmHandler | Zestaw funkcji C++ |
| DtmCmd | Konfiguracja modułu z wiersza poleceń (Win/Linux) |
Konfigurowanie modułu
Parametry i ustawienia modułu DTM-3237B można kontrolować za pomocą USB lub magistrali I2C. Zastosowane ustawienia przechowywane są w pamięci nieulotnej modułu i automatycznie ładowane po ponownym włączeniu zasilania.
DekTec dostarcza następujące oprogramowanie do sterowania DTM-3237B:
-
DtmHandler - zestaw funkcji języka C, których można używać również w C++, implementujących procedurę obsługi protokołu. Dzięki tym funkcjom sterowanie DTM-3237B z poziomu aplikacji staje się naprawdę łatwe. Dostępny jest pełny kod źródłowy, dzięki czemu można używać funkcji obsługi protokołu w dowolnym kompilatorze.
-
DtmCmd - narzędzie korzystające z wiersza poleceń dla systemów Windows/Linux do sterowania DTM-3237B. DtmCmd jest przykładem wykorzystania funkcji DtmHandler.
-

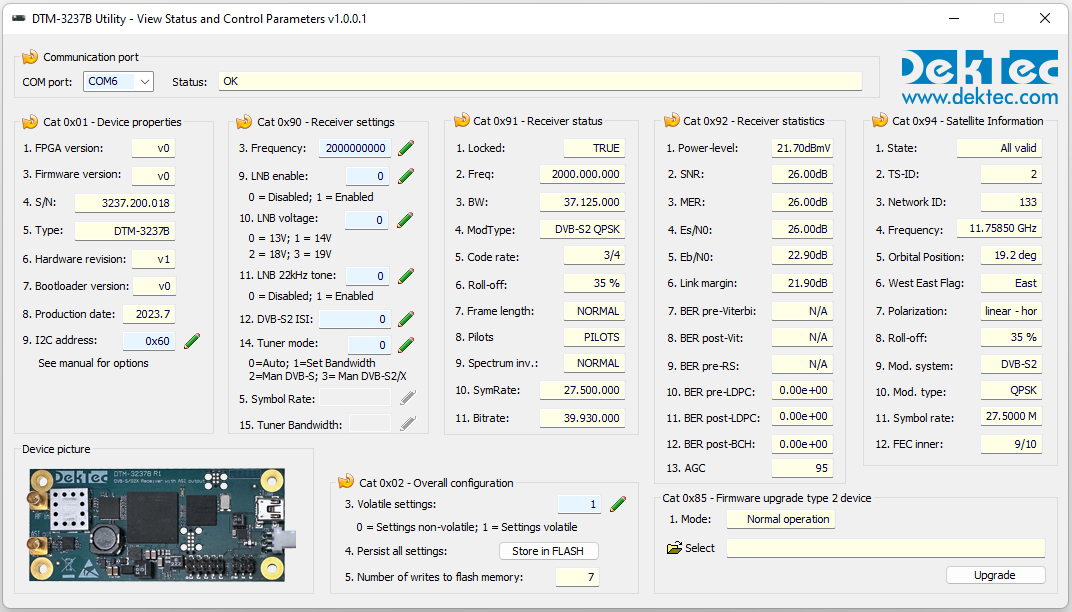

Dtm3237BUtil - narzędzie systemu Windows do przeglądania stanu, kontrolowania ustawień i ładowania firmware do modułu. Narzędzie przydatne jest do wstępnej konfiguracji i eksperymentowania z DTM-3237B.
