RFXpert

Analiza i monitoring parametrów cyfrowych sygnałów RF

DTC-340 monitoring i analiza sygnałów RF DTV firmy Dektec #1
DTC-340 monitoring i analiza sygnałów RF DTV firmy Dektec #2

DTC-340 monitoring i analiza sygnałów RF DTV firmy Dektec #3
DTC-340 monitoring i analiza sygnałów RF DTV firmy Dektec #4


Opis

Dektec logo

DTC-340 RFXpert

to oprogramowanie do monitoringu oraz pomiarów i analizy parametrów sygnałów RF telewizji cyfrowej nadawanej naziemnie i kablowo. Uzupełniając instalację o analizator StreamXpert do pomiarów parametrów Strumieni Transportowych otrzymuje się kompleksowe narzędzie do weryfikacji sposobu nadawania telewizji cyfrowej.

Podstawowe właściwości

  • Pomiary parametrów cyfrowych sygnałów RF w czasie rzeczywistym
  • Pomiar parametrów dla sygnałów:
    • DVB-T   (DTU-238)
    • DVB-T2  (DTU-238)
    • DVB-C   (DTU-238 DTU-236A)
    • DVB-C2  (DTU-238)
    • QAM-B/C (DTU-238 DTU-236A)

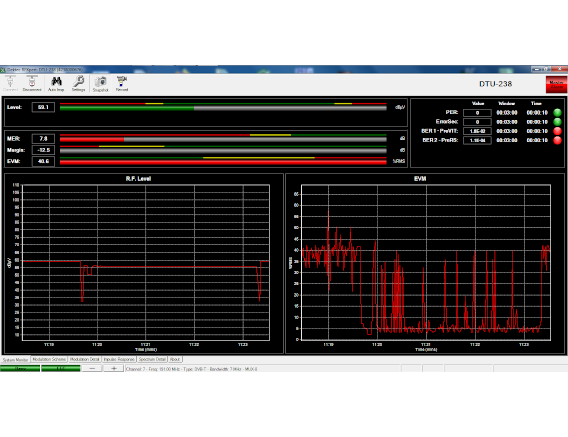

  • Parametry wyświetlane w głównym oknie programu:
    • Bieżące parametry sygnału RF
    • Histogramy poziomu sygnału RF i MER-u
    • Status monitoringu / wskaźnik główny alarmu
  • Dodatkowe okna z różnymi prezentacjami graficznymi mierzonego sygnału RF

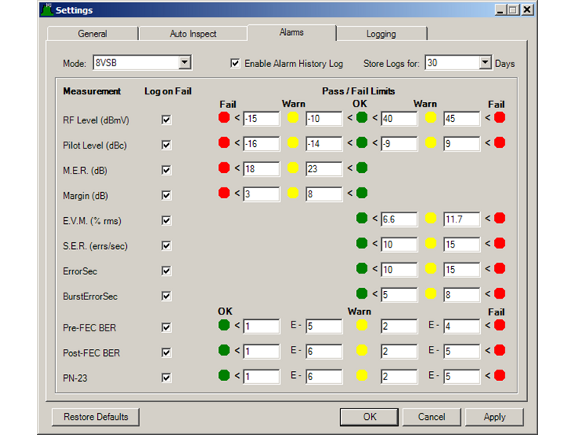

  • Zapis historii alarmów dla różnych ustawień
  • Zapis statystyk pomiarów sygnału RF
  • Własne plany kanałowe
  • Automatyczne pomiary i rejestracja wyników dla danego planu kanałowego

Wersje i opcje programu

DTC-340-RXProgram monitoringu sygnałów RF cyfrowej DTV

Parametry techniczne

  • Wartości parametrów sygnału wyświetlane cyfrowo:
    • Poziom sygnału
    • MER
    • EVM
    • Pre/Post BER
    • ErrorSec
    • PER
  • Wartości parametrów sygnału wyświetlane cyfrowo/graficznie:
    • Poziom sygnału RF i jego histogram czasowy
    • MER i jego histogram czasowy
    • EVM i jego histogram czasowy
    • Diagram konstelacji

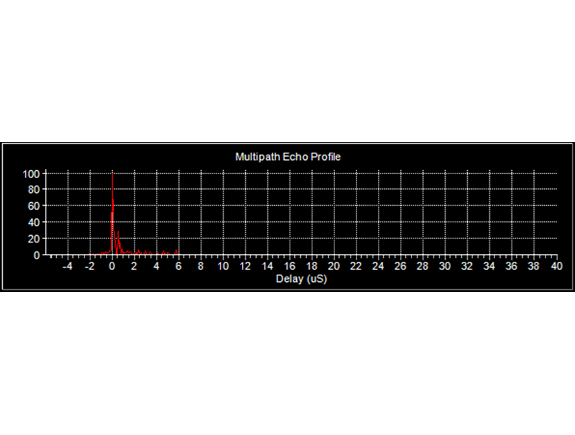

    • Wykres muli-path (wielościeżkowość)

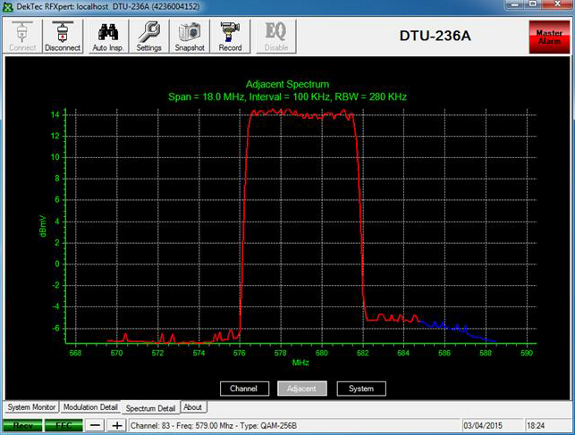

    • Spektrum

Wymagania na PC

  • OS
    • Windows 10, 11
    • Windows Server 16, 19, 22
  • Procesor:
    • Core i5 min (lub odpowiednik AMD)
    • Core i7 rekomendowany (lub odpowiednik AMD)
